一、概述：

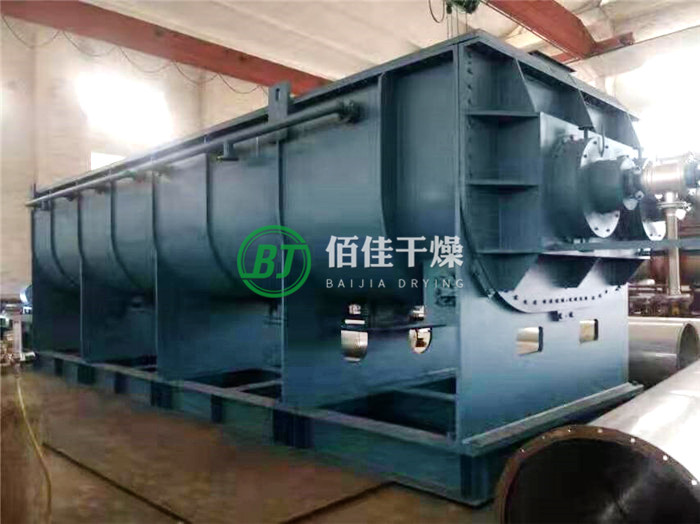

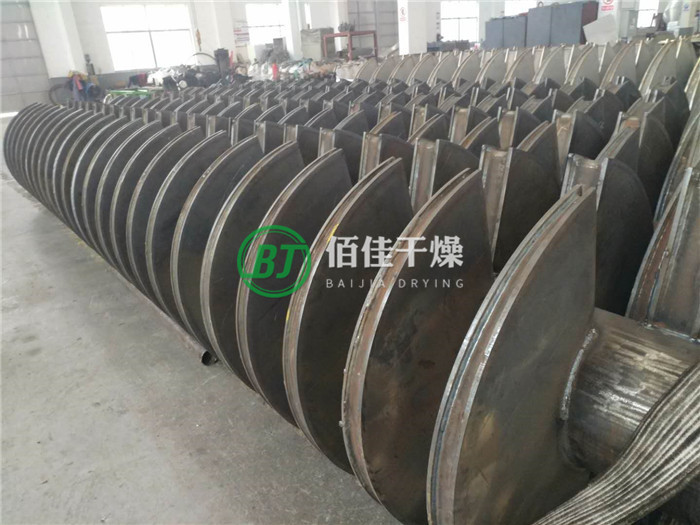

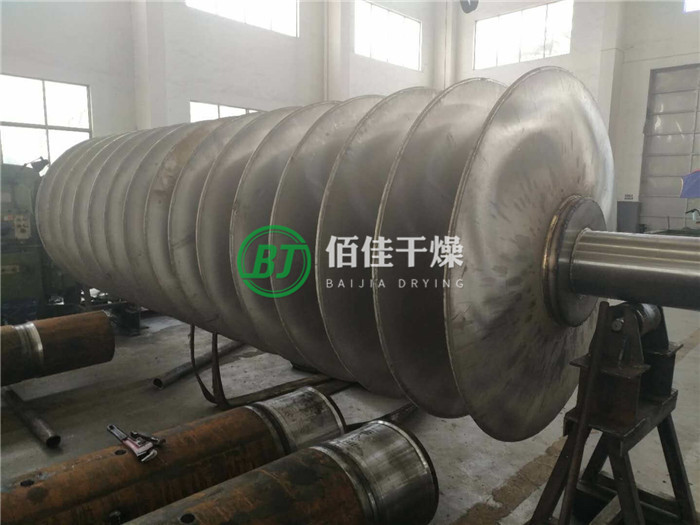

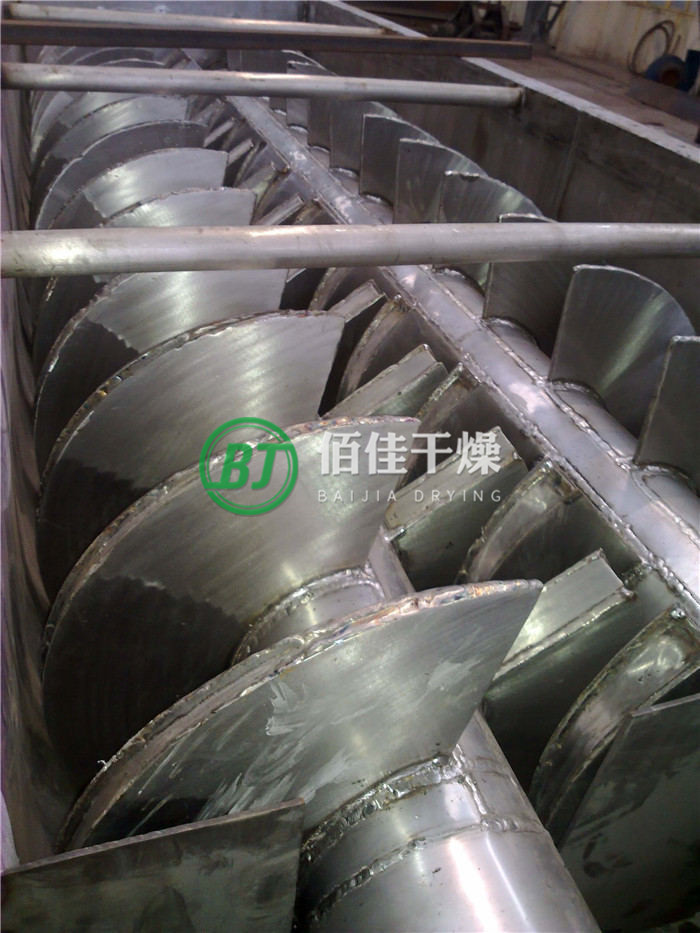

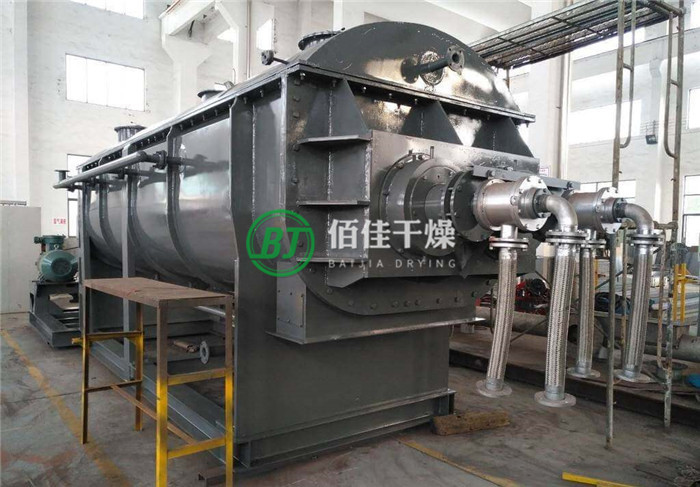

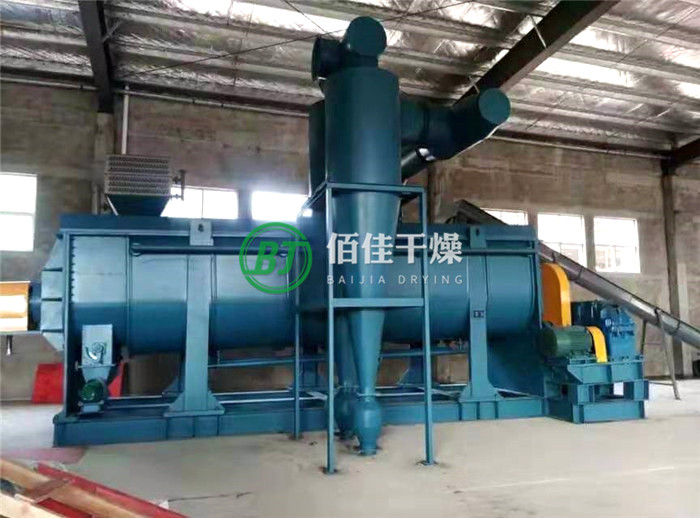

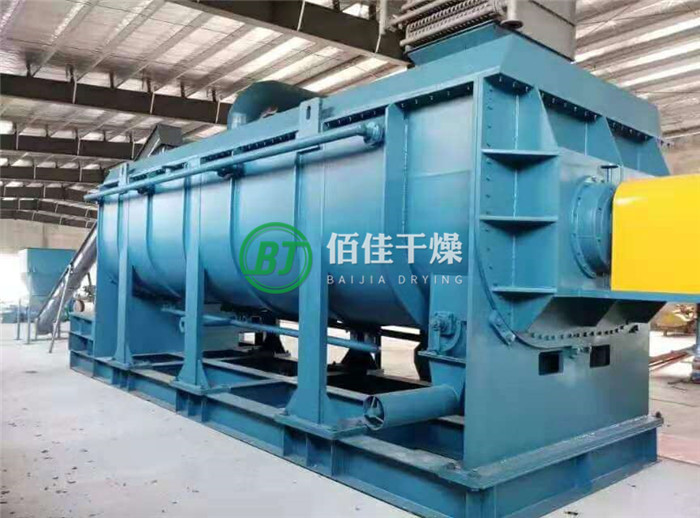

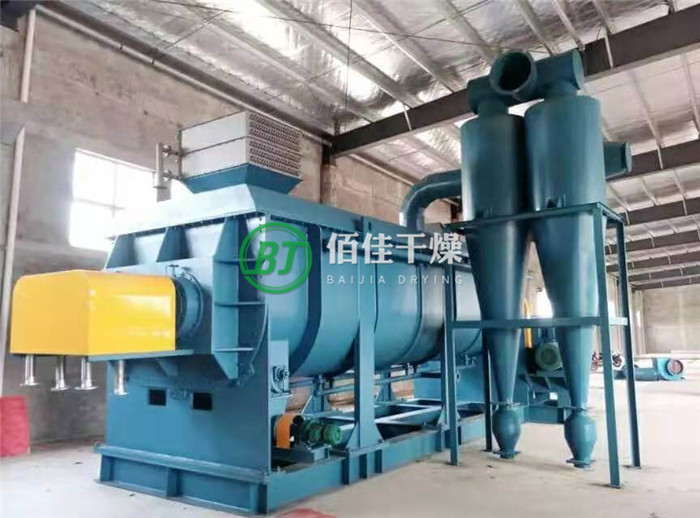

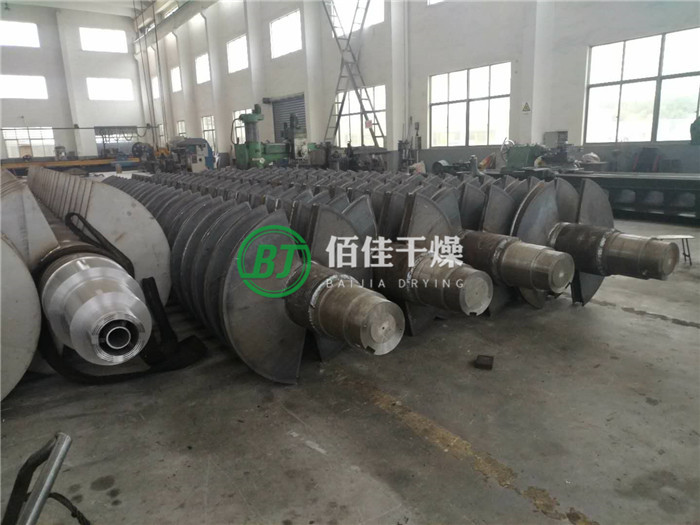

楔型空心槳葉干燥機可對膏狀、顆粒狀、粉狀、槳狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱 槳葉，具有較高的傳熱效率和傳熱面自清潔功能。是連續式節能型干燥設備?？招妮S上密集排列著楔型中空槳葉,熱介質經空心軸流經槳葉。單位有效容積內傳熱面積很大,熱介質溫度從-40℃到320℃，可以是水蒸汽，也可以是液體型 ：如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型 槳葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料，使運轉中一直保持著清潔的傳熱面。槳葉干燥機的殼體為W型，殼體內一般安排二到四根空心攪 拌軸。殼體有密封端蓋與上蓋，防止物料粉塵外泄及收集物料溶劑。出料口處設置一擋扳，保證料位高度,使傳熱面被物料覆蓋而充分發揮作用。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸,空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證極佳的傳熱效果。

二、工作原理：

JYG空心槳葉攪拌干燥機是將原料從進料口連續定量加入機內，由中空槳葉輸送至出料口并排出機外。物料在輸送過程中，在中空槳葉攪拌、混合與分散的同時受到來自中空槳葉和夾套雙重加熱作用，從而實現對物料的干燥、蒸發。熱載體可采用導熱油、蒸汽、水等，熱載體直接進入外殼夾套內和旋轉的中空槳葉軸內，單位體積的傳熱面積較大，熱效率高。該機可連續操作，也可間歇操作；可常壓操作，也可對熱敏性物料進行真空干燥，并回收溶劑；可加熱蒸發，也可冷卻結晶；可作為二級干燥中的預干燥，也可用作蒸發、濃縮過程的結晶、干燥操作。

三、特點：

（1）槳葉干燥機能耗低：由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，對槳狀物料蒸發1kg水僅需1.2kg水蒸汽。

（2）槳葉干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，縮短了處理時間,設備尺寸變小。就極大地減少了建筑面積及建筑空間。

（3）處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。既可連續操作也可間歇操作，可在很多領域應用。

（4）環境污染?。翰皇褂脭y帶空氣,粉塵物料夾帶很少。物料溶劑蒸發量很小,便于處理。對有污染的物料或需回收溶劑的工況，可采用閉路循環。

（5）操作費用低：該設備正常操作，僅1小時/天2人。低速攪拌及合理的結構。磨損量小，維修費用很低。

（6）操作穩定：由于楔型槳葉特殊的壓縮--膨脹攪拌作用,使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯度很小，從而保證了工藝的穩定性。

四、應用范圍：

石化行業：聚烯烴粉體、聚碳酸酯樹脂、高、低密度聚乙烯、線型低密度聚乙烯、聚縮醛顆粒、尼龍6、尼龍66、尼龍12、醋酸纖維、聚苯硫醚、丙烯基樹脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯-丙烯腈共聚、乙烯-丙烯共聚。
環保行業：PTA污泥、電鍍下水污泥、鍋爐煙灰、制藥廠廢渣、糖廠廢渣、味精廠廢渣、煤灰。
飼料行業：醬油渣、骨基飼料、酒糟、食品下角料、蘋果渣、橘子皮、豆粕、雞骨飼料、魚粉、飼料添加劑、生物渣泥
食品行業：淀粉、可可豆、玉米粒、食鹽、變性淀粉、藥品。
化工行業：純堿、氮磷鉀復合肥、高嶺土、膨潤土、白碳黑、碳黑、磷石膏、氧化氟化鈉、硝酸鈣、碳酸鎂、氰化鈉、氫氧化鋁、硫酸鋇、硫酸鈣、碳酸鈣、染料、分子篩、皂素。

五、技術參數 ：
